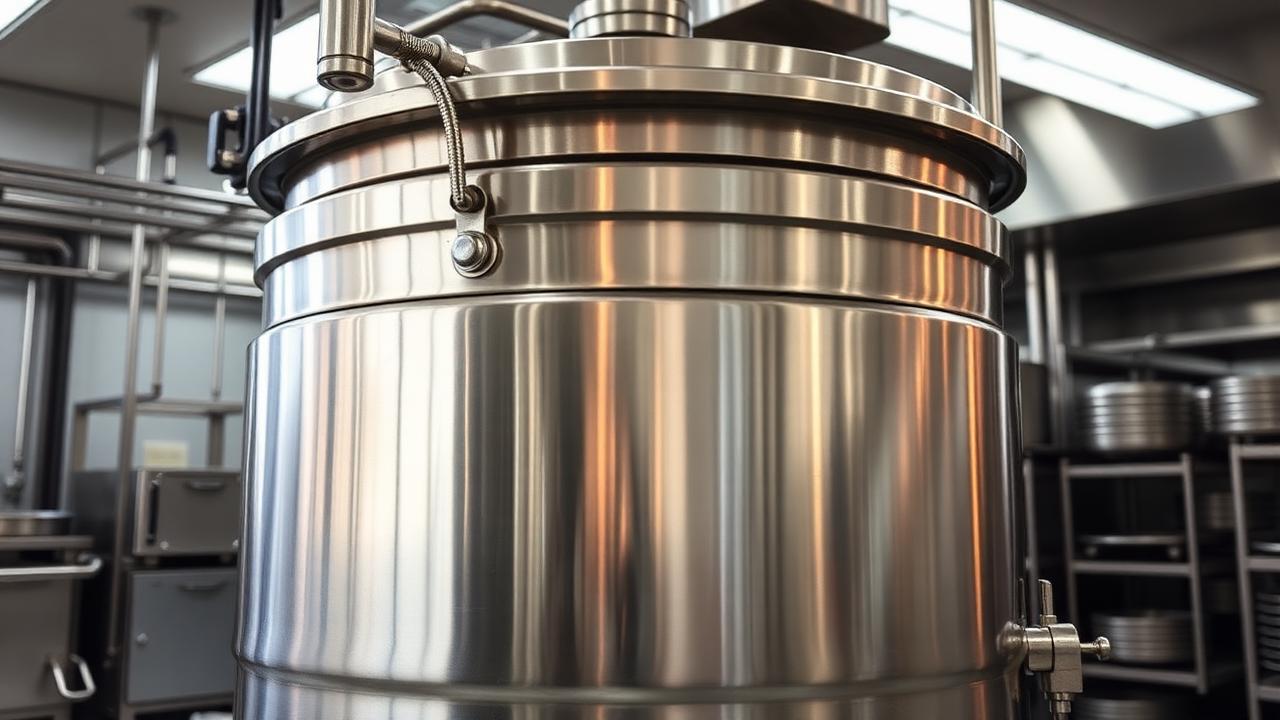

סירי בישול בקיטור, המוכרים בתעשייה גם כ"סירי דופן כפולה" (Jacketed Steam Kettles), הם ציוד הכרחי במוסדות רבים. הם מאפשרים חימום אחיד, מהיר ויעיל של כמויות חומר גדולות באמצעות הזרמת קיטור לחלל שבין הדופן הפנימית לחיצונית של הסיר. עם זאת, מכיוון שהם פועלים באמצעות קיטור בלחץ, מערכות אלו מוגדרות בחוק ככלי לחץ (לרוב תחת הקטגוריה של "קולטי קיטור"). ככאלה, הן טומנות בחובן פוטנציאל סיכון ממשי ומחייבות פיקוח הנדסי קפדני ובדיקות תקופתיות על ידי בודקים מוסמכים.
שימושים נפוצים בתעשייה
הודות ליכולתם לפזר חום בצורה עדינה ואחידה ללא מגע ישיר עם אש (מה שמונע חריכה של החומר), סירי הקיטור נפוצים במגוון רחב של תעשיות:
- תעשיית המזון והמשקאות: בישול המוני של מרקים, רטבים, ריבות, תבשילים, פסטור חלב ועיבוד חומרי גלם נוזליים וחצי-נוזליים.
- מטבחים מוסדיים: בתי חולים, בסיסי צבא, בתי מלון, חדרי אוכל מפעליים וחברות קייטרינג העובדות בהיקפים גדולים.
- תעשיית התרופות והקוסמטיקה: ייצור משחות, קרמים, ותמיסות הדורשות טמפרטורה מבוקרת וסטריליות גבוהה לאורך תהליך הערבוב והבישול.
תקינה: לפי אילו תקנים נבנים סירי בישול בקיטור?
סירי בישול בקיטור מיוצרים לרוב מפלדת אל-חלד (נירוסטה - 304 או 316L) כדי לעמוד בדרישות תברואתיות ובפני קורוזיה. ייצור הכלים חייב לעמוד בתקנים בינלאומיים מחמירים לתכנון ובניית כלי לחץ:
ASME BPVC Section VIII
התקן האמריקאי המוביל (Boiler and Pressure Vessel Code), המגדיר את כללי התכנון, הייצור והבדיקה של כלי לחץ. סיר שנבנה לפי תקן זה יישא עליו את חותמת ה-U-Stamp.
PED (Pressure Equipment Directive 2014/68/EU)
הדירקטיבה האירופאית לציוד לחץ, שהיא התקינה הנפוצה ביותר עבור כלים המיובאים מאירופה. הכלים יסומנו בתו התקן CE יחד עם קטגוריית הסיכון.
תקן EN 13445
התקן האירופאי המקביל ל-ASME לתכנון ובניית כלי לחץ שאינם חשופים לאש גלויה (Unfired pressure vessels).
חקיקה מקומית (בישראל)
התקנת הסיר ותפעולו כפופים לפקודת הבטיחות בעבודה (נוסח חדש), תש"ל-1970. תחת פקודה זו, סיר בישול בקיטור נחשב כ"קולט קיטור", ולכן חלה חובה חוקית להעבירו בדיקות רישוי לפני הפעלה ובדיקות תקופתיות.
הסיכונים הבטיחותיים בסירות בישול בקיטור
עבודה עם קיטור בלחץ טומנת בחובה מספר סכנות חמורות שיש לתת עליהן את הדעת:
פיצוץ כתוצאה מעודף לחץ (Overpressure)
במקרה של כשל בווסת הלחץ או סתימה בשסתום הביטחון, לחץ הקיטור הכלוא בדופן הכפולה עלול לעלות מעבר לתכנון המכני של הסיר, מה שיוביל לפיצוץ אלים שיכול להרוס את המבנה ולגבות חיי אדם.
עייפות החומר (Metal Fatigue)
מחזורים חוזרים ונשנים של חימום וקירור גורמים להתרחבות וכיווץ של המתכת, מה שעלול לייצר סדקים מיקרוסקופיים לאורך זמן, במיוחד באזורי הריתוך.
שחיקה וקורוזיה
למרות שהם עשויים נירוסטה, שימוש בחומרי ניקוי אגרסיביים (כלור, חומצות) או איכות מים ירודה בדופן החימום יכולים להוביל להידלדלות עובי הדופן (Pitting) ולנקב את הסיר.
כוויות תרמיות
דליפות קיטור מצנרת ההזנה, אטמים בלויים או התזת חומר רותח בשל הפעלה לקויה.
מה כוללת בדיקת בודקים מוסמכים?
כדי למנוע את הסיכונים הללו ולהבטיח עמידה בדרישות החוק והביטוח, בודקים מוסמכים מטעם משרד העבודה מגיעים לאתר כדי לבצע שורת מבדקים מקיפה. הבדיקות נחלקות לבדיקה ראשונית (לפני הפעלה ראשונה במפעל) ובדיקות תקופתיות.
תהליך הבדיקה כולל:
בדיקה חזותית מקיפה (Visual Inspection)
בחינה מדוקדקת של פנים וחוץ הסיר. איתור סדקים, עיוותים גיאומטריים, סימני חלודה, קורוזיה ונזקים מכניים באזורי הריתוך.
בדיקת עובי דופן (בדיקות אל-הרס - NDT)
שימוש במכשור אולטרסאונד (UT) למדידת עובי דופן הסיר. המטרה היא לוודא שלא חלה התדלדלות בחומר ושעובי המתכת עדיין תואם לדרישות התכנון המקוריות.
בדיקה הידרוסטטית (לחץ מים)
במידת הצורך (למשל לאחר תיקון משמעותי, ריתוך או בבדיקה ראשונית), ממלאים את חלל הדופן הכפולה במים ודוחסים אותם ללחץ הגבוה מלחץ העבודה המותר, כדי לוודא אטימות מלאה ועמידות מבנית ללא דליפות או עיוותים.
בדיקת אביזרי בטיחות
- כיול ובדיקת תקינות של שסתומי הביטחון (החלק הקריטי ביותר המונע פיצוץ).
- בדיקת מד הלחץ (מנומטר) ווידוא שהוא מכויל וקריא.
- בדיקת הברזים, המלכודות (Steam traps) ומערכות הריקון.
הפקת תסקיר בטיחות
בסיום הבדיקה ובהנחה שהסיר נמצא תקין, הבודק מפיק תסקיר רשמי שמועבר לבעל העסק ולמפקח העבודה האזורי, המאשר את המשך העבודה הבטוחה עם הכלי עד למועד הבדיקה הבא בד"כ 26 חודשים.
למה לבחור במגן הנדסה ובטיחות?
במגן הנדסה ובטיחות אנו מבצעים בדיקות מקיפות של סירי בישול בקיטור ומתקני לחץ נוספים, בהתאם לדרישות משרד העבודה ולתקנים הבינלאומיים. הצוות שלנו מספק תסקיר רשמי מפורט, זיהוי ליקויים ברורים והמלצות תיקון מעשיות – הכל במטרה לשמור על בטיחות העובדים והציוד שלכם.
צריכים לבדוק סיר בישול בקיטור או מתקן לחץ אחר? חייגו עכשיו לתיאום בדיקה: 050-269-8898.
